XLX286 reflector Mmdvm Hotspot DMR Modunda Bağlama Anlatımı.

Kullandığımız hotspotumuzu “XLX286 Multiprotocol reflektör” sunucumuza bağlanmasını anlatacağım.

bu talimat hotspotumuzun bir internet modemine bağlı ve aynı modeme bağlı bir pc var sayılarak anlatılmıştır.

hotspotumuza web sayfasından erişmek için local ip adresini adres yazma kısmına yazın ve enter e basın.

Configurationa tıklayın

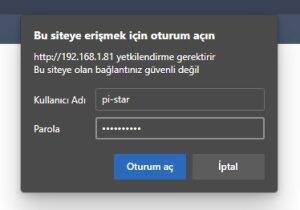

erişim için kullanıcı adı şifre isteyecek.

eğer kullanıcı adını ve şifrenizi değiştirmediyseniz standart olarak

kullanıcı adı: pi-star
şifre: raspberry

giriniz.

Configurationa girdiniz, şimdi

DMR Configuration yazan bölüme geliniz.

burada ayarı değiştireceğiz.

dmr master kısmı önceden yapılandırmışsınız,

şimdi dmr master kısmına basın ve “DMRGateway” ı seçiniz.

apply changes düğmesine basınız, kaydedecek ve sayfa tazelenecektir,
lütfen sayfa tazelenene kadar bekleyin.

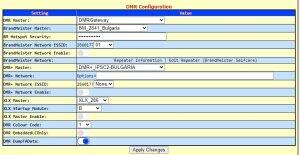

DMR Master: DMRGateway oldu.

BrandMeister Master: BM 2841 Bulgaria seçtiğiniz sunucu zaten seçili gelecek önceden kullandığımız için

BM Hotspot Security: B.M sitesinde oluşturduğunuz Hotspot Security şifre yazılacak

BrandMeister Network Enable: (ON) düğmesini açın.

DMR+ Network Enable: (OFF) (kullanmadığımız için) kullanıyorsanız onuda aktif edip kullanacağınız sunucuyu seçin))

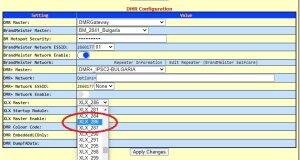

XLX Master: yazan yerde ki açılır pencereden sunucumuz olan XLX286 bulun ve seçin.

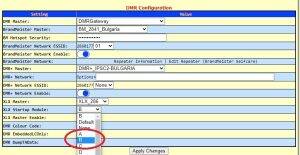

XLX Startup Module: burası hotspot açıldığında sunucumuzda hangi modüle bağlanması istiyorsan onu seçin.

Hotspot için B modülünü seçebiliriz.

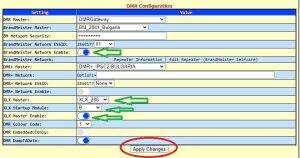

XLX Master Enable: XLX286 sunucumuza bağlanması için açıyoruz.

DMR Colour Code: 1 (veya siz hangisini kullanıyorsanız onu seçin)

DMR EmbeddedLCOnly: OFF

DMR DumpTAData: ON

şimdi apply changes düğmesine basınız, kaydedecek ve sayfa tazelenecektir,
lütfen sayfa tazelenene kadar bekleyin.

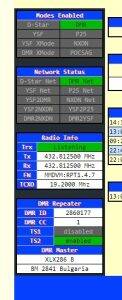

kaydettikten sonra admin yazan yere tıklayın

Modes DMR: yeşil

Network status: yeşil

DMR Repeater kısmında DMR Master kısmında
XLX286 B
BM 2841 Bulgaria

yazacaktır.

hotspot ayarlarımızı bitirdik, server bağlantıları da gerçekleşti.
hotspot bu şekilde ayarladığımızda 2 serverde aynı anda bağlı olacaktır.
1. sunucu:BrandMeister Master
2. sunucu XLX286

sıra geldi DMR telsizimizi programlamaya.

XLX286 sunucumuzda kullanacağımız konuşma grubu (TG) TG6 Gurop Call dır.
sadece TG6 Gurop Call da konuşabiliriz.

bunun için telsizimizin programını pc’de açıyoruz
(benim kullandığım telsiz anytone ve bu cihazın programına göre resimledim,
tüm DMR cihazlarda mantık aynıdır)

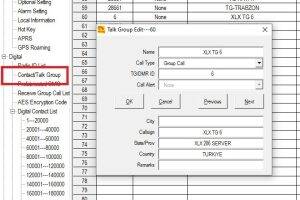

TG6 için kontak listesine ekleme yapıyoruz.

“TG6 Gurop Call”

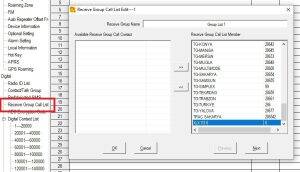

yaptığımız konuşma grubu TG6 yı, rx grup liste ekliyoruz

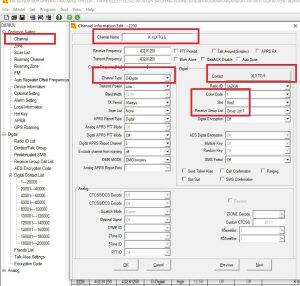

yaptığımız TG6 konuşma grubu için hotspotumuzun frekansına bir kanal oluşturacağız.

Kanal ismi: XLX286 TG6
kanal tipi: digital
frekans: kullandığınız rx tx frekans
contact: TG6
color code: 1 (kaç yapmışsanız onu seçin)
slot: 2 (Hotspotlarda slot2 olacak)
rx grup list: yaptığınız listi seçin.

şimdi bu kanalı kaydedin.

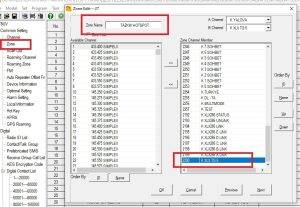

yapmış olduğumuz TG6 kanalını hotspotunuza önceden yaptığınız ZONE içine ekleyin.

şimdi yapacağımız işlemler XLX286 sunucumuzda ki Modüller arasında geçiş için kullanacağız.

modül değiştirmek için kontak id numaraları:

modül A için 64001 private call
modül B için 64002 private call
modül C için 64003 private call
modül D için 64004 private call
modül E için 64005 private call

XLX286 sunucusuna bağlanmak için komut:
XLX286 link 68286 private call

Sunucuda ki modülden çıkmak için komut:
XLX unlink 64000 private call
(modülden çıkar, sunucuya bağlı kalır)

sunucuda bağlı olup olmadığımızı veya sunucuda ki hangi modülde olduğumuzu sorgulamak için komut:
XLX STATUS 65000 private call

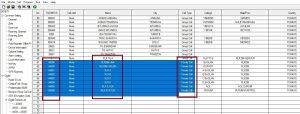

yukarıda ki kontak id numaralarını “private call” olarak ayarlayacağız.
kesinlikle “Gurop Call” olmayacak.

bu kontakları “private call” olarak giriniz.

modül A için 64001 private call
modül B için 64002 private call
modül C için 64003 private call
modül D için 64004 private call
modül E için 64005 private call
XLX286 link 68286 private call
XLX unlink 64000 private call
XLX STATUS 65000 private call

bu kontaklara hotspot frekansına göre kanal yapınız.

yapmış olduğunuz bu kanalları hotspotunuza ait “ZONE” içine ekleyiniz.

yapacağınız işlemler bitti, şimdi cihazınıza yazdırınız.

hotspotunuz zaten XLX286 B modülüne bağlı,
telsizinizden yaptığınız TG6 kanalını hangi zone ye eklediyseniz bulun ve konuşmaya başlayın.

B modülünden A modülüne geçmek için yaptığımız XLX A kanalına geçin ve kısa bir mandallama yapın.
A modülüne geçtiğinde sesli olarak uyarı alacaksınız.

sunucudan XLX unlink yapmışsak tekrardan XLX286LiNK komutunu yaptığımız kanal ile tekrar sunucuya bağlanırsınız.

bu şekilde modül değiştirme kanalları ile modüller arasında geçiş için kullanacaksınız.
konuşmak için bu modül değiştirme komutlarına yaptığımız kanallarda konuşamazsınız,
konuşmak için değildir, modül değişim komut kanallarıdır bunlar.

konuşmak için mutlaka TG6 kanalına geçiniz.

XLX286 sunucumuzda ki D modülü BrandMeister Master ağında ki TG28600 konuşma grubuna linklidir.

A B C E F moduller sunucumuzun içinde çalışır.

inşallah anlatabilmişimdir.

iyi günlerde kullanın.

Sunucumuzda ki modüllerimiz.

A – DMR HOTSPOT
B – YSF C4FM HOTSPOT
C – D-STAR HOTSPOT REPEATER
D – D-STAR|YSF|DMR Çapraz Köprü Cross Bridge B.M (TG28600)
E – ACiL DURUM (Emergency)
F – D-STAR Resim Gönderme & Alma

TA2KW 73
